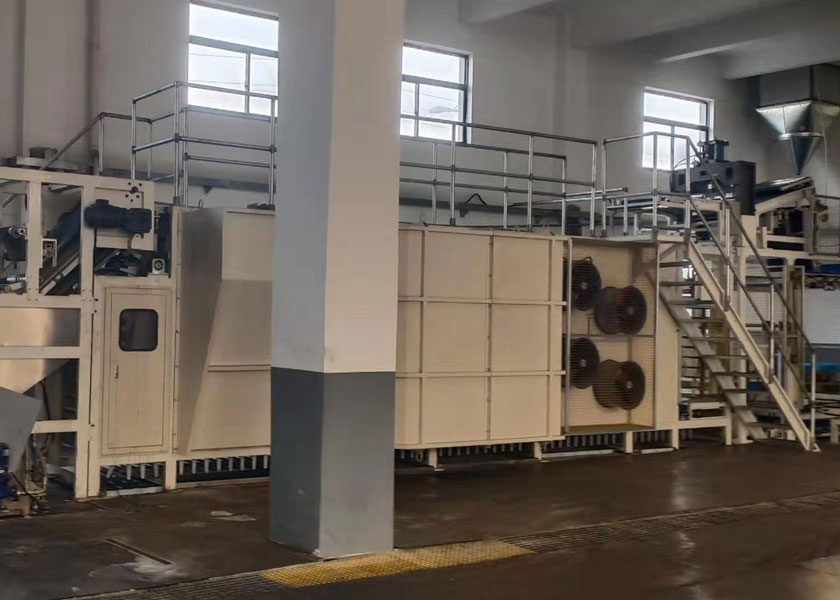

膠片冷卻線/膠片冷卻機
用途：本機適用于密煉機混煉、塑煉經開煉機壓片或雙螺桿擠出壓片后的膠片冷卻及疊片、收片使用。
結構特征：有架空和座地兩種結構形式，掛架垂直回轉，強制風冷。掛膠桿由步進氣缸或電機減速機驅動。主要有主機、電控系統二大部分組成。主機又分為接頭、打印、縱裁裝置、隔離劑冷卻、提升裝置、掛片冷卻、自動擺膠裝置、稱量、欄桿、平臺及支承框等部分。電控系統由主控箱構成，并在關鍵處設置了緊急控制裝置。
用戶可根據實際需求選擇高、低配置。高配置膠片冷卻線備有液壓自動擺片疊片裝置，垛膠整齊，垛膠整齊率≤100mm；料盤自動輸入輸出三工位裝置；自動拾膠裝置；自動裁斷裝置，可以實現無人操作，自動化程度高。
技術參數：
| 主要參數/型號 |
XPG-600～700 |
XPG-800～1000 |
|
適用膠片規格 |
（4-12）x600～700 |
（4-12）x 800～1000 |
|
前接取運輸帶最大線速度 |
40m/min |
40m/min |
|
掛膠桿移動速度 |
0.117-2.2m/min |
0.117-2.2m/min |
|
軸流風扇 |
0.37KW 5760m3/h |
0.37KW 5760m3/h |
|
擺膠幅度及頻率 |
1.3m 10-16次/min |
1.3m 10-16次/min |
|
冷卻后膠片溫度 |
≤室溫+5℃ |
≤室溫+5℃ |
|
提升裝置變頻電機 |
XWD1.5-3-1/11 |
XWD7.5-7-1/43 |
|
擺膠裝置變頻電機 |
XWD1.1-5-1/87 |
XWD1.1-5-1/87 |
|
掛膠桿間距 |
160或or 101.6 |
160或or 101.6 |
|
膠片最大懸掛高度 |
1400mm |
1400mm |
